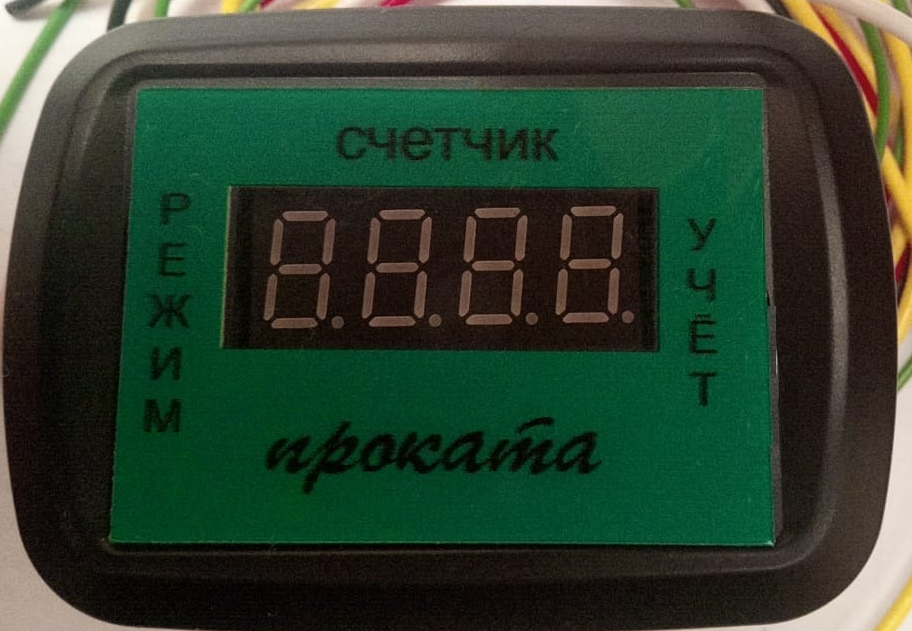

Устройство контроля проката детских автомобилей и аттракционов

Таймер проката детских автомобилей и аттракционов, используется для управления и учета временем проката детских электромобилей и любой другой техники, где требуется учет и контроль времени работы и количества включений. Учет ведется как по общему времени наработки, отдельно для каждого задания времени, так и по количеству включений. Также ведется учет аварийных отключений. Задание времени работы таймера возможно, как магнитным ключом (геркон), так и монетоприемником или жетоноприемником. «Цена» задания времени (время работы) для каждого задания может быть произвольно установлена от 1 до 20 мин. При работе от монето/жетоноприемника возможно начисление бонусных минут, на каждый последующий жетон. Отсчет времени ведется посекундно, и отображается на четырехразрядном индикаторе. Все настройки и учет сохраняются в энергонезависимой памяти и могут быть просмотрены и изменены пользователем. Учтенное время работы и количество включений не может быть сброшено никаким образом, и после преодоления порога 9999, продолжают учет с 0 с сохранением переноса. Управление электромобилем производится с помощью выносного реле (в комплект не входит). Устройство также контролирует напряжение АКБ как во время работы, так и во время простоя, для недопущения чрезмерного разряда АКБ, что продлевает срок его эксплуатации.

                      Технические характеристики таймера:

Напряжение питания: 10-15 Вольт Выход на управление реле: 150 мА

Порог отключения АКБ: При работе: 10 Вольт. В простое: 10,5 Вольт

Количество заданий времени: 5 ( 4 + с монетоприемника, под заказ 8 и более)

                              Подключение таймера проката:

     Устройство может располагаться в любом удобном для управления и просмотра месте. Подключение к бортовой сети автомобиля производится с помощью четырех проводов. Два из них – питание устройства, черный – «-», красный – «+», подключаются к сети после основного выключателя питания. То есть питание на устройство подается после включения основного выключателя. При этом, для более точного контроля напряжения, минусовой провод должен подключаться непосредственно к аккумулятору, а плюсовой как можно ближе к выключателю. Два других провода- управление рабочим реле. Само рабочее реле должно врезаться в разрез питающего двигатель провода, между основным выключателем и двигателем таким образом, чтобы отключало только двигатель.

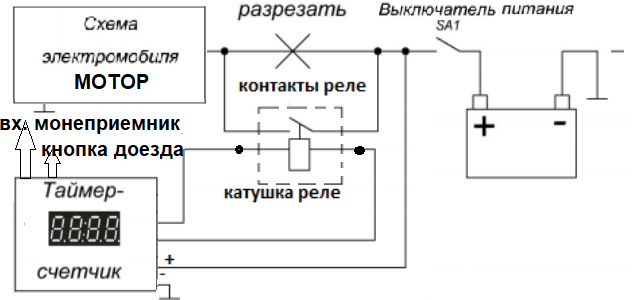

Схема подключения контроллера учета проката детских автомобилей:

Работа устройства: Контроль напряжения питания:

При подаче питания на устройство, сразу же на индикаторе отображается напряжение питания АКБ, чтобы оператор видел уровень заряда АКБ и своевременно поставил его на зарядку. Напряжение питания отображается все время, до задания времени работы, то есть начала проката, и после его окончания. Устройство способно измерять напряжение до 15 вольт, то есть им можно контролировать напряжение и во время заряда АКБ. При этом, при превышении напряжения свыше 14 вольт, индикатор начинает мигать, предупреждая, о скором завершении заряда. При уменьшении напряжения питания ниже 11 вольт, индикатор также начинает мигать, предупреждая о скором разряде АКБ. При уменьшении напряжения питания ниже 10,5 вольт мигание прекращается и устройство блокируется, запрещая эксплуатацию, для сохранения ресурса АКБ. Во время проката, то есть отработки заданного времени, так же ведется контроль напряжения. Только блокировка происходит при понижении напряжения ниже 10 вольт. Учет проката и запись в память происходят за 30 секунд до конца проката. Если блокировка произошла до этого времени, то учета проката не происходит, и данное отключение учитывается как аварийное отключение. Контроль напряжения не производится в последние 30 секунд проката, для того, чтобы дать «докатится» уже учтенное время. После окончания времени проката устройство снова переходит в режим контроля напряжения, отображая его на индикаторе.

Задание времени работы

     Задание времени может производиться как с помощью магнитного ключа, так и монетоприемником, подключенным к соответствующему разъему и работающим в импульсном режиме. Длительность импульса/паузы между импульсами монетоприемника должна быть не менее 10 миллисекунд.       Магнитным ключом замыкается геркон, расположенный внутри корпуса устройства.     Всего герконов два. Первый, К1, расположен с левой стороны, и служит для задания времени работы. Второй, К2, расположен справа, и служит для входа в режим просмотра и изменения «цены» задания времени. Каждое срабатывание герконов К1, К2 и монетоприемника сопровождается звуковым сигналом

  При приближении ключа к К1, на индикаторе вместо напряжения АКБ отобразится время задания в минутах и секундах, разделенных децимальной точкой. Так как «цена» задания времени задается только в целых минутах, то в секундах всегда будет «.00». При каждом последующем приближении ключа к К1, будет отображаться следующее по счету задание, и так по кругу, после последнего (четвертого) задания, отобразится снова первое. После каждого нового задания, устройство дает еще 10 секунд для возможности последующего задания. После истечения 10 секунд, раздается предупредительный сигнал, включается исполнительное реле и устройство переходит к отработке заданного времени. После чего изменить время задания уже невозможно. На индикаторе отображается обратный отсчет времени в минутах и секундах. За 30 секунд до окончания времени, прозвучит предупредительный сигнал, для возврата на базу. А за 10 секунд прозвучат еще 5 сигналов с интервалом в 1 секунду, после чего счетчик обнулится, на дисплее будет отображаться «. 0», исполнительное реле отключится, работа будет остановлена.

     Для задания времени монетоприемником, надо опустить соответствующую монету в монетоприемник. Монетоприемник выдаст один или несколько импульсов, соответственно монете, которые будут учтены устройством. Каждый последующий импульс увеличит общее время задания на «цену» задания времени монетоприемника. Опускать можно как одну, так и несколько монет, причем, в отличие от использования магнитного ключа, опускать монеты можно и во время работы. Единственное ограничение – общее время задания не должно превышать 250 минут. При превышении времени более 99 мин, на индикаторе отобразятся только единицы минут, после обнуления которых счет будет продолжен с 99 минут.

      При использовании монетоприемника, возможно начисление «покупателю» дополнительных бонусов в виде дополнительных минут (от 0 до 9) за каждый последующий импульс монетоприемника, кроме первого импульса. Бонусные минуты не учитываются в общем времени, так как предоставляются бесплатно, как бонус за более длительное время проката. Бонус можно отключить, настроив на «0» минут.

Режим просмотра

     Для входа в режим просмотра надо поднести магнитный ключ к геркону К2, расположенному с правой стороны устройства. После первого срабатывания на индикаторе отобразится в четвертом разряде   номер задания –«1» и в первом и втором разряде собственно время задания в минутах. Каждое последующие срабатывание геркона будет продвигать на следующий этап просмотра. Следующий этап – просмотр общего времени работы на данном задании времени, номер задания не высвечивается, все четыре разряда служат для отображения времени. После накопления 9999 минут, отсчет начнется сначала. Следующий этап – просмотр количества включений на данном задании времени. Так же все четыре разряда служат для отображения количества. После накопления 9999 включений, отсчет начнется с начала. Для контроля. Если не производились корректировки «цены» задания времени, то количество включений, умноженное на «цену» должно равняться общему времени работы. Если это не так, значит производились несанкционированные изменения «цены» задания. Следующий этап – просмотр следующего, второго, задания времени. Также в четвертом разряде отобразится номер задания-«2» и в первом и втором разряде собственно время задания в минутах. Далее процесс просмотра повторится для второго и последующих заданий времени, аналогично первому. Только при просмотре задания времени от монетоприемника, вместо номера отобразится символ «С».  Предпоследний этап просмотра – просмотр заданного бонуса. В четвертом разряде отобразится символ «b», а в первом собственно значения бонусных минут от 0 до 9 минут на каждую следующую монету, опущенную в монетоприемник. Последний этап – просмотр количества аварийных отключений из-за севшего аккумулятора. В четвертом разряде отобразится символ «А», далее в трех разрядах будет значение аварийных отключений. После еще одного срабатывания геркона К2, выходим из режима просмотра.

         Изменение заданий времени и бонусных минут. «Цена» задания времени может быть произвольно изменена пользователем в пределах от 1 до 20 минут (под заказ – любое время). Для этого необходимо иметь два магнитных ключа, для одновременного воздействия на оба геркона К1 и К2. Для исключения несанкционированного вмешательства в настройки оператором проката, у него должен находиться только один ключ и данная процедура должна держаться в секрете. Изменение происходит следующим образом. При просмотре очередной «цены» задания времени, после приближения ключа к геркону К2, надо не отводить его, а держать рядом, удерживая контакт геркона замкнутым. В этом состоянии, каждое срабатывание геркона К1 от второго магнитного ключа, приведет к циклическому увеличению времени задания на одну минуту от 1 до 20 минут. Настройка автоматически сохраняется в энергонезависимой памяти.      Настройка бонусных минут производится аналогичным образом, при просмотре бонусных минут. Величина бонусных минут циклически увеличивается от 0 до 9 минут. При установке 0 минут, бонусные минуты, естественно не начисляются.
