Таймер-счетчик для детских электромобилей
Описание Таймер-счетчик для детских электромобилей
Таймер-счетчик предназначен для контроля времени поездки и учета количества поездок в коммерческих детских электромобилях, а также для контроля напряжения аккумулятора.
Технические характеристики:
Напряжение питания, В 5...26
Потребляемый ток в ожидании, мА 10
Потребляемый ток в работе, мА 60
Максимальный ток через ключ, А 0,5
Время поездки, мин 5, 10
Максимальное значение счетчика 999
Вход управления (геркон по умолчанию) НР контакт
Габаритные размеры, мм 49*32*10
Комплектация:. Таймер-счетчик, шт 1 Руководство по эксплуатации, шт 1 Упаковка, шт 1 Устройство и принцип работы:
Таймер-счетчик представляет собой микроконтроллерное устройство. Алгоритм работы. После включения питания таймер отображает на индикаторе напряжение батареи, а затем счетчик поездок, после тридцати секунд таймер отключает индикацию и переходит в режим ожидания. После замыкания геркона, на индикатор выводится номер текущей поездки, который сохраняется в энергонезависимой памяти. После размыкания геркона на индикаторе 2 секунды отображается напряжение батареи, а затем включается реле и на индикаторе отображается обратный отсчет таймера. После завершения отсчета происходит отключение реле и на индикаторе высвечивается напряжение батареи, которое отображается 1 минуту. Затем таймер переходит в режим ожидания. Если замыкание контактов геркона происходит во время поездки, то таймер добавляет к текущему времени 5 минут и увеличивает счетчик поездок на единицу. Эту операцию можно сделать только один раз во время поездки, после ее реализации сигналы геркона блокируются. Таймер-счетчик имеет выход «открытый коллектор» для управления внешним реле. Это позволяет применять реле на разные напряжения для установки таймера в системы с широки диапазоном питающих напряжений.
ВНИМАНИЕ! Короткое замыкание в цепи реле приведет к выходу из строя ключевого транзистора. Внешний вид таймера-счетчика представлен на рисунке 1. Основные функции таймера-счетчика: - отсчет времени поездки; - подсчет и сохранение в энергонезависимой памяти количества поездок; - измерение напряжения аккумуляторной батареи.
Рисунок 1. Таймер-счетчик. Общий вид.

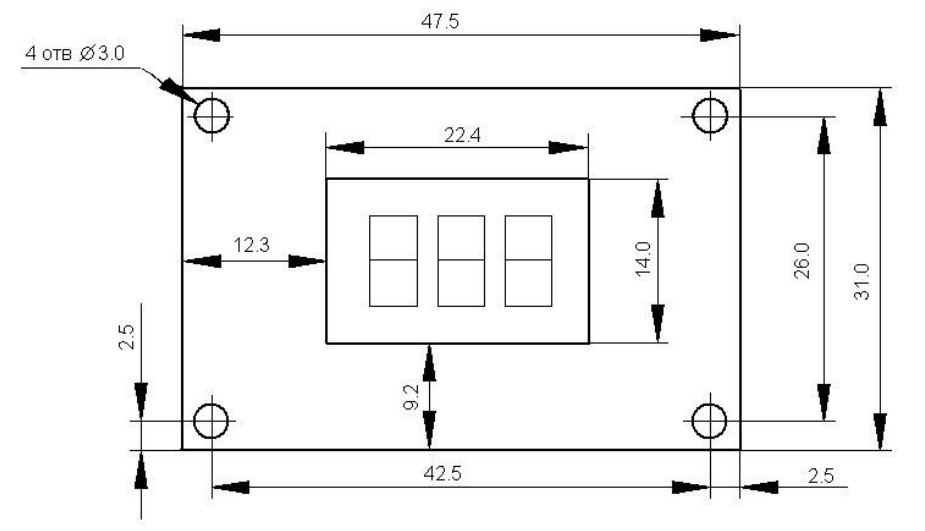

УСТАНОВКА И ПРИМЕНЕНИЕ. Для установки таймера-счетчика необходимо приобрести реле и провода соответствующие рабочему напряжению системы и мощности нагрузки. Установите таймер-счетчик в корпус электромобиля так, чтобы было удобно читать данные на индикаторе, предварительно вырезав под него отверстие. Габаритные и монтажные размеры представлены на рисунке 2. Рисунок 2. Таймер-счетчик. Габаритные и монтажные размеры.
Установите реле максимально близко к разрыву силового провода. Соберите схему согласно рисунка 3. Рисунок 3.Таймер-счетчик. Схема подключения.
Для обеспечения секретности, геркон можно перенести с платы таймера-счетчика в любое место в электромобиле или например заменить его на замок с контактной группой. Использование таймера-счетчика. Включите главный выключатель питания. На индикаторе на 3 секунды появится значение напряжения батареи, а затем значение счетчика поездок. Значение счетчика поездок выводится на индикатор тридцать секунд после чего таймер выключит индикацию и перейдет в режим ожидания. Для запуска отсчета поднесите к геркону магнит. На индикаторе появится значение счетчика поездок. После размыкания геркона на индикаторе на 2 секунды появится значение напряжения батареи, а затем включится реле и начнется отсчет . Время поездки можно увеличить на 5 минут, если до окончания поездки замкнуть контакты геркона. В одной поездке это можно сделать только один раз. После завершения отсчета времени таймер-счетчик выключит реле и выведет на индикатор текущее значение напряжения батареи. Через 1 минуту индикация отключится и таймер-счетчик перейдет в режим ожидания. Индикатор таймера-счетчика имеет возможность отобразить только 999 поездок, после этого отсчет начинается с нуля. Для учета времени работы электромобиля, рекомендуется снимать показания счетчика не реже одного раза в неделю. Для снятия показаний счетчика, достаточно включить главный выключатель питания.
