Терморегулятор МТР-2 16А мини датчик неражав.металл

Регулятор температуры МТР-2 (Микропроцессорный терморегулятор, далее терморегулятор) применяется в инкубаторах, системах отопления, для управления температурой теплых полов, бассейнов, теплиц, морозильных камер, системы для не замерзания водостоков. Терморегулятор управляется микропроцессором, который анализирует измеренную цифровым датчиком температуру, сравнивает ее с заданным значением, учитывает заданный режим работы, и на основании этих данных включает и отключает нагрузку. Коммутация осуществляется электромагнитным реле.

2. Технические характеристики:

1). Напряжение питания 150-280 Вольт

2). Диапазон измеряемой температуры -55°С - +125°С

3). Точность измерения температуры О, 5°С

4). Диапазон регулируемой температуры -54°С +124°С

5). Точность задания порога и отображения температуры в диапазоне:

от-9,9°С до+99,9°С 0,1°С

от -55°С до -10°С и от +100°С до + 125°С 1°С

6). Коммутационный выход: реле с “мокрыми контактами” (на выходе напряжение)

7). Максимальный ток нагрузки 16 А, номинальный 10 ампер. если заменить реле-ток можно увеличить.

8). Переключение режим работы: нагрев или охлаждение,

3. Особенности эксплуатации и техника безопасности

Монтаж производить при отключенном от сети терморегуляторе. В приборе используется опасное для жизни напряжение - НЕ подключать прибор в раскрытом состоянии!!! Запрещается эксплуатация с поврежденной изоляцией провода датчика температуры! Не

погружать датчик в воду, т.к. он влагозащищенный, но не водостойкий. При испарении влаги с поверхности датчика возможно искажение измерения температуры.

4.Инструкция по эксплуатации

Поместите датчик температуры в помещение, в котором необходимо поддерживать температуру.

Закрепите прибор в электрическом щите на ДИН-рейку и подключите согласно схеме, изображенной на боковой стенке прибора. Одновременным нажатием двух и с задержкой отпускания одной кнопки, выберите требуемый режим работы: режим нагрева для нагревателей, или режим охлаждения для вентилятора или холодильной установки.

Установите нижний и верхний порог температуры и режим работы терморегулятора (если Вы ранее не установили их).

Показания индикатора будут постепенно приближаться к заданному значению. О включенном реле (включенной нагрузке) сигнализирует мигающая точка в правом нижнем углу индикатора.

При недостаточной мощности нагревательного элемента (охлаждающей установки), заданная температура может быть не достигнута, а при чрезмерно избыточной может проскакивать заданное значение, т.к. мощный нагревательный элемент продолжает выделять тепло и после отключения электропитания.

При включении терморегулятора в сеть, сначала на индикаторе появляется символ режима работы(нагрев или охлажд.), а затем  температура в месте размещения датчика.

При нажатии на кнопку на индикаторе отобразится мигающее значение верхнего порога температуры. Далее кнопкой это значение можно увеличить, а кнопкой уменьшить. Из режима установки терморегулятор выйдет спустя 3 секунды после последнего нажатия кнопки.

При нажатии на кнопку на индикаторе отобразится мигающее значение нижнего порога температуры. Далее кнопкой это значение можно увеличить, а кнопкой уменьшить. Из режима установки терморегулятор выйдет спустя 3 секунды после последнего нажатия кнопки.

При одновременном нажатии на обе кнопки на индикаторе отобразится символ режима работы терморегулятора. Нажатием на любую кнопку режим можно изменить на другой.

Режим нагрева отображается символом В режиме нагрева, если температура объекта опустится ниже нижнего порога температуры, реле будет включено, если поднимется выше верхнего порога - реле будет выключено.

Режим охлаждения отображается символом "" .В режиме охлаждения, если температура поднимется выше верхнего порога - реле будет включено, если опустится ниже нижнего порога -реле будет выключено .

Режим "окно" отображается символом . В режиме "окно", если температура ниже нижнего порога или выше верхнего - реле будет отключено, если выше нижнего порога, но ниже верхнего - реле будет включено.

Спустя 5сек. после последнего нажатия кнопки, терморегулятор перейдет в режим демонстрации минимального и максимального значения температуры за время, прошедшее после предыдущего сброса этих показаний.

Сначала на индикаторе появятся символы LLL, после этого минимальная температура, затем символы ННН, после них максимальная температура, затем прочерки, и после этого терморегулятор перейдет в режим индикации текущей температуры. Если во время индикации минимального и максимального значения, символов LLL и ННН нажать любую кнопку, на индикаторе появятся символы «ЕЕЕ», а значения минимальной и максимальной температуры за прошедшее время будут стерты из памяти, и регистрация начнется с текущего момента.

Пороговые значения температуры, режим работы и значения минимума и максимума сохраняются в энергонезависимой памяти прибора.

При обрыве или коротком замыкании в цепи датчика температуры, реле будет выключено (нагрузка будет отключена), на индикаторе высветится символ Err.

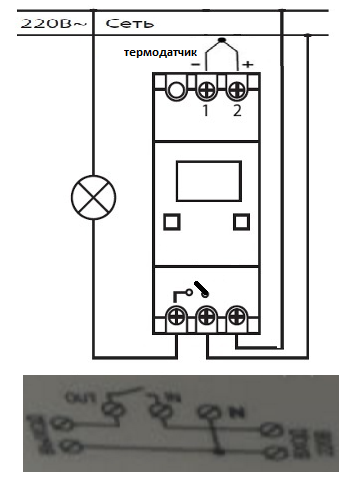

Схема подключения:
