Электронный счетчик наработки моточасов СМСр 12v, 24в.

Техническое описание и инструкция по эксплуатации

Основные параметры.

1. Питание - 12В постоянного тока.

2. Энергонезависимая память для сохранения уставок, времени наработки,

количества включений и состояния исполнительного реле.

3. Индикация времени наработки в двух форматах - ЧЧЧЧ или ЧЧММ.

4. Возможность задания контрольной величины времени наработки

в формате ЧЧ ЧЧ ММ от 0000 часов 01 минут до 9999 часов 59 минут.

5. Кратковременный звуковой сигнал при достижении заданного времени

наработки.

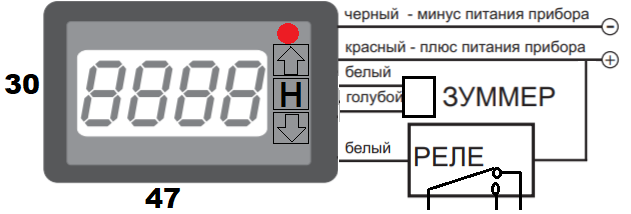

6. Внешнее исполнительное реле, включается при достижении заданного

времени наработки и остается включенным до команды СБРОС.

7. Счетчик включений, содержимое счетчика увеличивается на 1 при каждом

включении прибора.

Принцип работы

Функционально прибор содержит три независимых счетчика - накопительный счетчик времени наработки (моточасов), оперативный счетчик отработки заданного времени и счетчик включений.

Накопительный счетчик времени наработки обеспечивает регистрацию в энергонезависимой памяти времени включенного состояния прибора, содержимое этого счетчика увеличивается на единицу каждую минуту и не может быть изменено или стерто внешними органами управления.

Оперативный счетчик ведет отсчет заданного времени, содержимое этого счетчика увеличивается на единицу каждую минуту, при достижении заданного значения формируется прерывистый звуковой сигнал и включается исполнительное реле. Счетчик включений регистрирует количество включений прибора, содержимое этого счетчика увеличивается на единицу при каждой новой подаче питания

на прибор. Содержимое любого из счетчиков может быть вызвано на цифровое табло кнопками управления Н (накопительный) и О (оперативный). Кратковременное (менее 1 сек) нажатие кнопки Н выводит на экран содержимое накопительного счетчика в формате ЧЧММ (часы-минуты). Последующие кратковременные нажатия кнопки Н переключает формат индикации часы-часы часы-минуты. Длительное (более 2 сек) нажатие кнопки Переключает режим индикации на показания счетчика количества включений.

Примечание 1. Для отличия формата индикации ЧЧЧЧ от ЧЧММ, в формате ЧЧММ часы и минуты разделены точкой (в режиме отсчета времени она мигает), в формате ЧЧЧЧ точка зажигается в четвертом (младшем) разряде, при индикации содержимого счетчика включений все точки на индикаторе погашены. Кратковременное (менее 1 сек) нажатие кнопки О включает режим индикации

содержимого оперативного счетчика в формате часы-минуты. Последующие кратковременные нажатия кнопки О переключают формат индикации часы-часы часы-минуты. Аналогично с отображением содержимого накопительного счетчика индикация в формате ЧЧММ индицируется точкой во втором разряде, в формате ЧЧЧЧ - в четвертом (младшем) разряде. Кроме этого, в режиме отображения содержимого оперативного счетчика, экран мигает с частотой ~1 Гц. Длительное (более 2 сек) нажатие кнопки О переключает прибор в режим ввода заданного времени наработки. На экране отображается текущее задание и два младших разряда начинают мигать, разрешая ввод минут. Нажатием кнопки Н можно увеличивать содержимое этих разрядов по кругу до нужного значения.

Фиксирование младших разрядов задания производится нажатием кнопки О. При этом начинают мигать два старших разряда, разрешая ввод единиц и десятков часов. Нажатием кнопки Н устанавливается требуемое значение старших разрядов и фиксируется нажатием кнопки О. При этом снова начинают мигать два правых индикатора (при этом левые индикаторы погашены), разрешая ввод сотен и тысяч часов. Нажатием кнопки Н устанавливается требуемое значение этих разрядов и фиксируется нажатием кнопки О. На этом процесс задания контрольного времени наработки заканчивается и на экран выводится текущее содержимое оперативного счетчика.

Примечание 2. Если пауза в нажатии кнопок превысит 6 секунд, прибор выходит из режима ввода контрольного времени наработки автоматически с текущими на этот момент значениями.

В приборе предусмотрена возможность сброса сигналов и содержимого оперативного счетчика. Это выполняется одновременным нажатием кнопок Н и О. Реакция на это действие зависит от текущего состояния прибора. Если включен звуковой сигнал, сбросится только звук. Если звука нет, а исполнительное реле включено, оно выключится. Если звука нет и реле отключено, сбросится содержимое оперативного счетчика (счетчик обнулится) и отсчет заданного времени наработки начнется с нуля. Само заданное время наработки сохраняется.

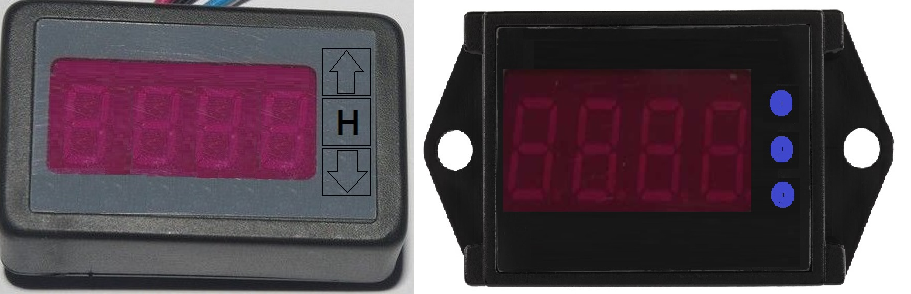

Выпускается в пластмассовом и металлическом корпусе:
