Реле защиты трехфазной сети XJ-11

Реле защиты двигателя серии XJ-11 применяется в качестве защиты от слишком низкого и высокого входного напряжения, исчезновения, асимметрии фаз в трехфазной сети или неправильного чередования фаз в трехфазных сетях переменного тока 380 вольт. Настройка производится подстроечными сопротивлениями.

Технические характеристики:

Входное напряжение: трехфазное 300-460 VAC, 50 Hz;
регулировка верхнего предела срабатывания: 380-460 VAC;
Таймер задержки отключения при перенапряжении: 1,5-4 сек;
регулировка нижнего предела срабатывания: 300-380 VAC;
Таймер задержки отключения при недонапряжении: 2-9 сек;
срабатывание реле при исчезновении фазы: не более 0,1 сек;
релейный выход – 1 перек. контакт, 380VAC, 3 A ;
потребляемая мощность – не более 1 Вт;
электрическая прочность -  более 100000 переключений;
температура окружающей среды – от -5 °С до +40 °С;
тип крепления – вертикальная внутренняя панель или DIN-рейка;

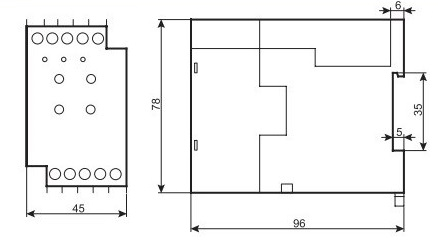

габаритные размеры — 78 мм. х 45 мм. х 100 мм.

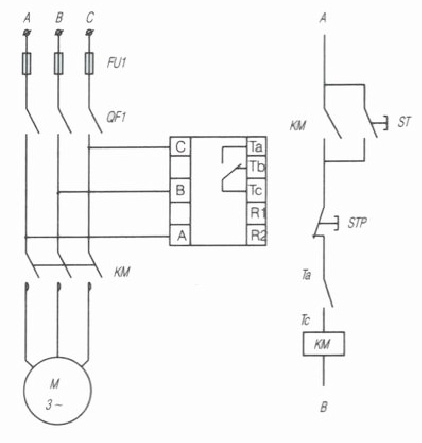

Рекомендуемая схема подключения:

Внимательно! не забывайте про чередование фаз при подключении!

QF1 – автоматический выключатель,

KM – магнитный пускатель,
ST – кнопка «Пуск»,

STP – кнопка «Стоп»,

Ta, Tb, Tc – релейный выход,
M – электродвигатель
