Реле промежуточное RCI424730
Описание Реле промежуточное RCI424730
Модель реле RCI424730,
Количество контактов: 2,
переключающий контакт,
номинальное напряжение: 230 В AC,
Ток: 8 А каждый,
Втычное соединение,
Производитель: Weidmuller
Реле серии RIDERSERIES Weidmüller гарантирует бесшумную, раздельную передачу сигнала в рамках
концепции промышленной автоматизации. Они компактны, предусматривают быструю установку
и могут монтироваться в самых узких местах.
• 1 или 2 перекл. контакта
• опция: катушки переменного или постоянного тока
• Реле (как опция) со встроенным индикатором состояния и/или безынерционным диодом и (как опция) комбинированное с кнопкой контроля срабатывания
• съемные светодиодные модули с защитными функциями
• Металлические и пластмассовые поддерживающие скобы
• Основание с винтовым/PUSH IN соединением, узкое под размеры автоматического выключателя.
Купить аналоги промежуточных реле finder, relpol, goodsky
Электрическая схема реле: предельная нагрузка на контакты:
![](https://lh5.googleusercontent.com/Eo4lnax7BqsHs8WtKyVWKyMdahUAixWAXVGBX7uc6fBHl7gDY1BzGeXDrVj939pnV0h2U1IN9g54zrspO9Ii_k5G9DmqkAGh_j5-TmsOKGXRebZonM9zz3tbdS-J4iOeNLFAV9iQ)
• Реле сопряжения с контактами с принудительным замыканием и размыканием для контроля сигналов в
предохранительных токовых цепях
• Обеспечивая распознавание 99 %, эти реле с принудительным замыканием и размыканием относятся к наиболее надежным компонентам техники безопасности.
• Посредством блокировки контактов относительно друг друга они гарантируют синхронизированное
состояние переключения обоих контактов. Благодаря этому гарантируется, что в случае ошибки (например,
при залипании рабочего контакта при перегрузке) сигнальный контакт сохранит идентичное состояние переключения.
![](https://lh6.googleusercontent.com/vX324TuB5eWrmHndnUy3qJU8jmWasNgoz97TWh73rG5ZE7A3RwY8FBPZC1PVng9F_MfL43kUrknRlfB1gVtIiCEZ5h-4EPEbTGw4vMmP1WAfAihQCJzDmFrZ1uEuofI-xjmmGy6f)
В промышленной среде работы по обслуживанию необходимо выполнять быстро, просто и надежно.
В случае замены компонентов изогнутые контакты реле зачастую приводят к ошибкам, которые трудно локализовать.
Поскольку работа с компонентами на практике играет все более важную роль, реле DRI предлагают
чрезвычайно стабильные вставные контакты, обеспечивающие быстрый и безопасный монтаж.
Кнопку проверки с фиксацией в конечном положении можно использовать без помощи инструментов.
Хорошо заметная светодиодная индикация позволяет четко определять состояние.

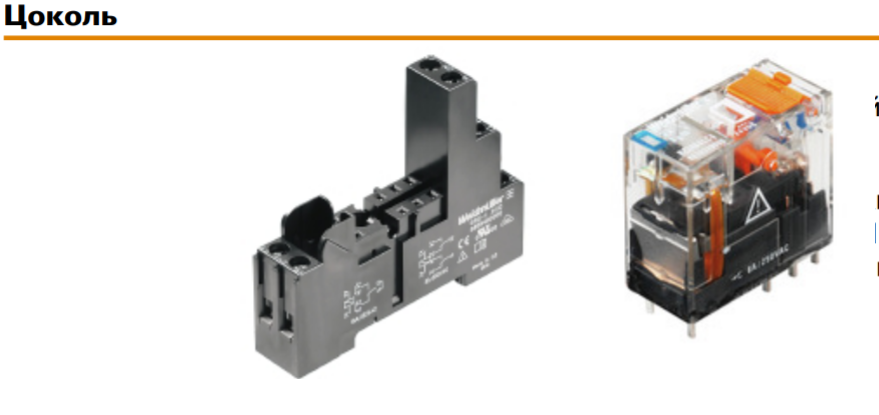

Релейный цоколь для реле RIDERSERIES RCI. 1 и 2 перекидных контакта
• Технология винтового соединения и соединения PUSH IN
• Стандартная и уменьшенная монтажная высота
![](https://lh4.googleusercontent.com/3E-TKmcoMSefF9BF-7Rsfvxfd-T45Js60MlxX-uXoXVObP-yP0dUSCW4a_OMNlPS4MQNfaw0OOeSV207rrqDGu-UUaNDVt2m6CD2obtZzCbEMK9wNhRxJ8mDcXCWh9kLVR1zSf_J)
Пластмассовая и железная поддерживающая скоба для реле Перемычка для основания с соединением PUSH IN
![](https://lh6.googleusercontent.com/StgBbWoXtc0YJr913-aOy_fcz4FC3sDQh1FZS1MNS8llmhLKVKwm62mNuyJnVUCSy-TJ3myebDTn_gcdjb3w9-g85hzXCv1r5Wvm8bYXtI5eMpZLDtEu8E2jB-MILvpwek83dI4T)
2 Размеры и массы Ширина 13 мм. Высота 29 мм. Глубина 25,6 мм.
Масса нетто 15,9 g
Температуры Влажность 40 °C / отн. влажность 93 %, без образования конденсата
Рабочая температура, макс. 70 °C Рабочая температура, мин. -40 °C
Температура хранения, макс. 85 °C
Температура хранения, мин. -40 °C
Рабочая температура -40 °C...70 °C
Температура хранения -40 °C...85 °C
Экологическое соответствие изделия REACH SVHC Lead 7439-92-1
Вход Номин. управляющее напряжение 230 V AC
Номинальный ток, AC 3,2 мА
Мощность удержания 0,75 ВА
Напряжение срабатывания / отпускания, тип. 172.5 V / 34.5 V AC
Сопротивление катушки 32500 Ω ± 15 %
Выход Номинальное напряжение переключения 240 V AC Макс. коммутируемое напряжение, AC 400 V Ток 8 A Пусковой ток 15 A / 4 c Переключающая способность перем. напряжения (резистивная), макс. 2000 VA Переключающая способность пост. напряжения (резистивная), макс. 192 W 24 V Задержка включения ≤ 10 мс Задержка выключения ≤ 6 мс Мин. коммутационная способность 1 mA 24 V, 10 mA 12 V, 100 mA 5 V Макс. частота коммутации при номинальной нагрузке 0,1 Hz Данные о контактах
Втычной модуль защиты для релейного цоколя RIDERSERIES RCI / RCM с функциями защиты.
• По выбору, с безынерционным диодом, нагрузкой или с RC-фильтрами
• Перемычка для гнезда с винтовым соединением
• По выбору, с зеленым или красным светодиодом для электропитания UC
• С защитным варистором для электропитания UC
![](https://lh6.googleusercontent.com/D7_uspjEia227i8F8rhrRTBO_ftMSYYsCEK32mXGf8YGldDLdUzPVLe06925sgmgDl63-tgt6YLAJ_dMmQN2n-GRqSNXycGjbKi5FJNhVdmzCgdJ1KVwz98kM0a6OubIOcz3kkFz)
