Мощное, силовое реле 2*60А 12в JQX-60F/2Z

Мощное промежуточное реле JQX-60F/2Z с двумя перекидными контактами до 60А. Применяется в системах автоматики для коммутации электрических цепей постоянного и переменного тока. При параллельном подключении мощность реле усиливается до 100А. Пригодны для создания схемы реверса в двигателях.

Номинальный ток через контакты 60А.

Технические параметры

JQX-60F/2Z 220Vac    JQX-60F/2Z 12Vdc

Форма контактов    2Z

Материал контактов    AgCdO

Номинальная нагрузка    60A 250В AC/30В DC

Напряжение питания катушки    220В АС    12В DC

Потребляемая мощность катушки    ≤ 4.4 ВА    ≤ 3.6 Вт

Напряжение срабатывания (при 25°C)    ≥176 В    ≥9.6 В

Напряжение отпускания (при 25°C)    ≤ 72 В    ≤ 1.2 В

Сопротивление катушки, ± 10%    11 кОм    40 Ом

Время срабатывания/отпускания    25мс / 25мс

Контактное сопротивление    ≤100мОм (1A 6В DC )

Сопротивление изоляции    ≥1000МОм 500В DC

Ресурс    электрический    5x104 циклов

механический    107 циклов

Диэлектрическая прочность    между контактами    1200В

между контактом и катушкой    2500В

Температура эксплуатации    -20°С...+60°C

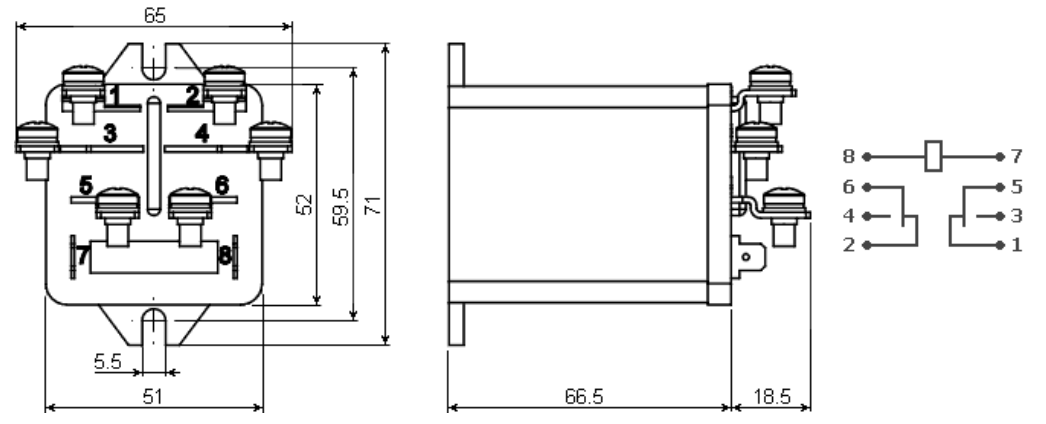

Размеры реле 2*60А:
