Модуль плавного старта электромобилей МПС-2

Модуль предназначен для  устранения рывков при нажатии на педаль газа в детских электромобилях, предохраняет ребенка от повреждений и испуга, продлевает ресурс деталям привода, позволяет установить более мощный мотор. Это достигается плавным увеличением мощности подводимой к электродвигателю. Доработке подлежат любые модели.

Технические характеристики:

Напряжение питания, В 6-26

Мощность нагрузки, Вт до 240

Мощность нагрузки только плавного старта, Вт до 350

Время разгона, с 1.2...1.5

Габаритные размеры, мм 60*38*15

Устройство и принцип работы:

Модуль плавного пуска мотора, представляет собой цифровое устройство. Принцип работы заключается в следующем: микроконтроллер измеряет напряжение на управляющем входе и после обработки выдает пропорциональный ШИМ сигнал на полевой транзистор, который включает нагрузку. Нарастание выходного сигнала от нуля до установленного значения происходит в течении 1.2-1.5 секунд. Внешний вид модуля представлен на рисунке 1.

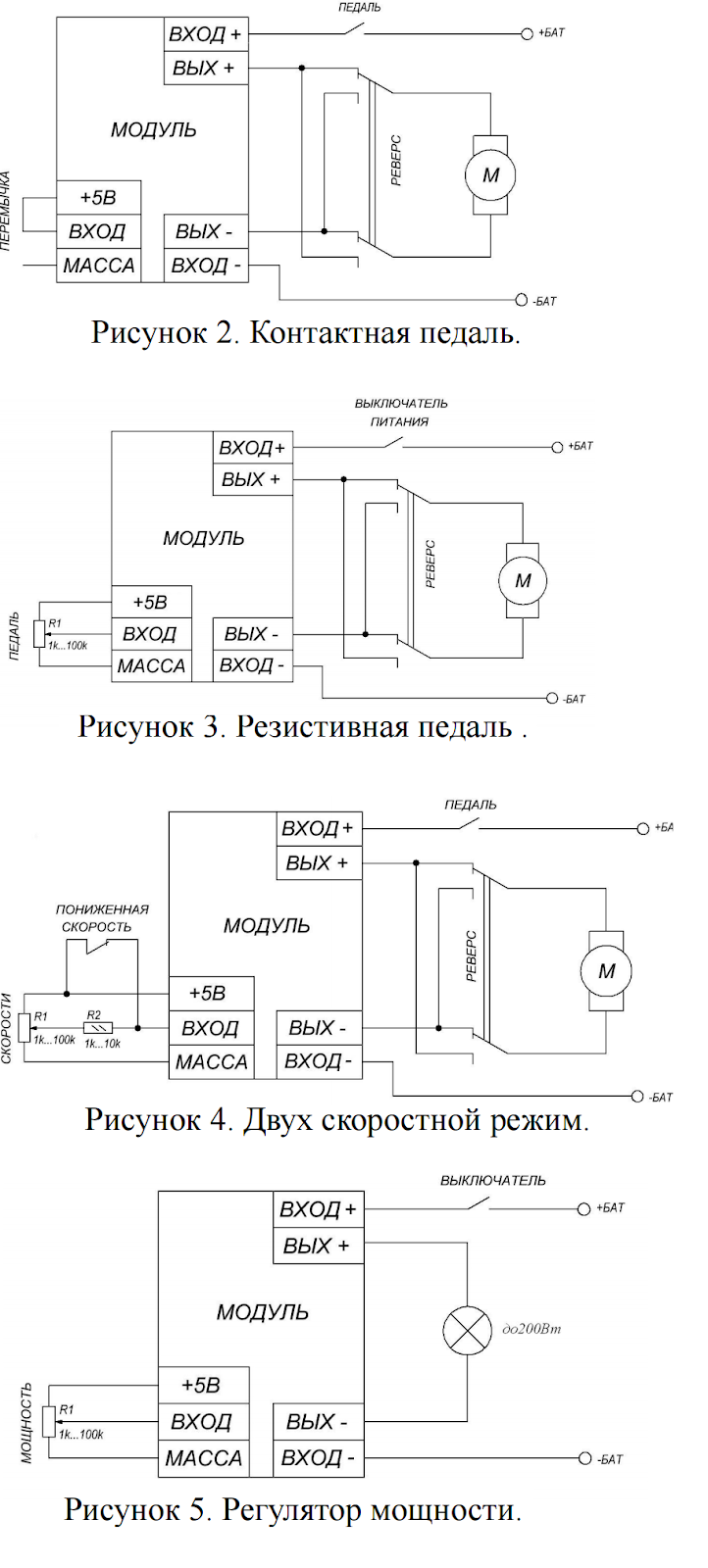

Варианты включения представлены на рисунках 2-5. ВНИМАНИЕ! Короткое замыкание в цепи нагрузки приведет к выходу из строя ключевого транзистора.
