Описание Мини реле времени ST6P, H3Y-4, 12, 24, 220 в
Миниатюрное реле времени серии ST6P, H3Y-4, JSZ6-4 с питанием 12, 24, 220 вольт, применяются в устройствах автоматики и оборудовании. Таймер выполняет функцию специального, временного переключателя электрических цепей. Процесс размыкания или замыкания, контактов электрической цепи производится по истечению установленного промежутка времени, который заранее выставляется при помощи ручки со шкалой.
Комплект поставки: таймер 1шт, колодка 1 шт.
Преимущества таймеров серии H3Y-4, ST6P, JSZ6-4, JSZ6-2

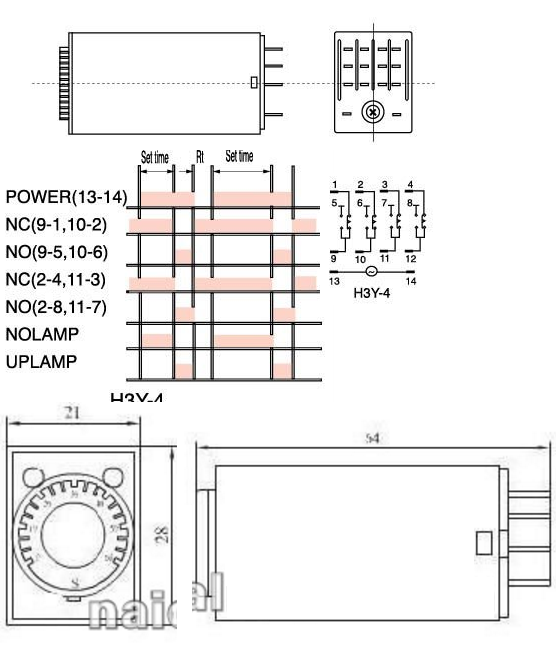

Что касается преимуществ этого устройства, то необходимо отметить очень маленькие размеры: длинна 54 мм, ширина, высота 21, 28 мм. Разработаны они на базе широко распространенного промежуточного реле типа MY-4 и имеют туже самую базу-разъем на дин-рейку.
При подаче питания на контакты питания, начинается процесс отсчета реле времени, по истечении установленного времени происходит переключение контактов таймера..
Представленное устройство обладает четырьмя перекидными, сигнальными контактами задержки времени. Это реле выпускается в нескольких модификациях в зависимости от разновидности напряжения питания и длительности выдержек.
Модель реле времени серии ST6P, H3Y-4 обладает способностью коммутировать токи, которые не превышают 3-5А переменного электрического напряжения до 220 вольт. В процессе коммутации напряжения постоянного тока его значение рекомендуется понижать до значения 0.7 по сравнению с переменным.
Почему выгодно приобрести реле времени у нас?
В нашем магазине Вы можете купить различные таймеры, оформив заказ на сайте и ознакомиться с представленным ассортиментом и ценами на него. Мы предлагаем устройства контроля времени по наиболее доступным ценам. У нас предусмотрена доставка, по регионам Российской Федерации.
Информация
-
Миниатюрные таймеры с аналоговой установкой времени.
-
Установка на Din-рейку с помощью клеммной колодки.
-
Различное питание.
Классификация
|
Модель |
ST6P, H3Y-4 |
|
|
Размеры |
28 х 21 х 54 мм (высота-ширина-глубина) |
|
|
Крепление и колодки |
На Din-рейку |
RFY-114F |
|
На панель |
18F-4Z2 |
|
|
Диапазон |
A:0.05-0.5с/5с/30с/3мин B:0.01-1с/10с/60с/6мин C:0.5-5с/50с/5мин/30мин D:1-10с/100с/10мин/60мин E:5с-60мин/10мин/60мин/6ч F:0.25-2мин/20мин/2ч/12ч G:0.5-4мин/40мин/4ч/24ч |
|
|
Напряжение питания |
12, 24 V DC, 240 V AC |
|
|
Индикация работы |
2 светодиодных индикатора: работы и срабатывания |
|
|
Максимальная погрешность |
1% от полной шкалы |
|
|
Точность задания |
5% от полной шкалы |
|
|
Время сброса |
0.5 с макс |
|
|
Кол-во переключений |
>5х1000³ |
|
|
Потребляемая мощность |
1Вт |
|
|
Рабочая температура и влажность воздуха |
от -10 до +50 ºС, 48-85% |
|
|
Масса |
50гр |
|
