Автомат защиты двигателя ТЗД-3Ф-100

Устройство защиты двигателя ТЗД-3Ф-100, предназначено для измерения и индикации среднеквадратичного значения  переменного тока частотой 50 Гц в 3х-фазной цепи, а также для отключения нагрузки (или подачи сигнала) при несоответствии измеренного тока значениям, заданным в параметрах прибора, с указанием причины отключения. Прибор может определять перегрузку, холостой ход, обрыв фазы, и может работать в режиме ограничителя тока. При эксплуатации асинхронных электродвигателей, могут возникнуть неисправности, часто приводящие к аварийному режиму работы, повреждению двигателя и преждевременному выходу его из строя. Для этого на смену тепловым реле пришли электронные устройства защиты электромоторов, имеющие большое быстродействие и точность определения выхода за пределы токовых значений, в том числе и пониженное потребление тока.

Логика работы устройства защиты двигателя:

При подаче напряжения питания на прибор включается реле, происходит измерение тока в проводниках, на которых смонтированы датчики тока. Измеренные значения тока сравниваются с заданными в настройках. Если хотя бы по одной из фаз происходит превышение (или понижение, в зависимости от записанного коэффициента кратности), то включается таймер времени, через которое происходит выключение реле. В это же время на соответствующем этой фазе индикаторе происходит последовательно индикация параметра (П1 - П7), по которому произошло превышение (понижение), и значение измеренного тока. По истечении времени таймера
соответствующего параметра реле выключается, а индикатор показывает параметр, по которому произошло отключение. Если во время действия таймера ток изменится до нормального, то аварийная ситуация игнорируется. Если ток изменится и будет находиться в зоне действия другого параметра, то:
а) Если время таймера этого параметра меньше предыдущего, а остаток времени предыдущего меньше, чем время этого параметра,
то происходит доработка времени предыдущего параметра, и реле выключается.
б) Если остаток времени в предыдущем параметре больше следующего, то время предыдущего параметра игнорируется и
отрабатывается время следующего параметра.
в) Если время таймера следующего параметра больше времени предыдущего, то остаток времени предыдущего отнимается от
времени таймера следующего и отрабатывается остаток.
Включить режим измерения и отключенное реле можно, нажав кнопку Э на панели прибора, или сняв и затем опять подать питающее напряжение прибора. В режиме ограничителя пока (в параметре ВРЕ задано какое-то время) перезапуск будет
происходить автоматически через заданное время.

Технические характеристики ТЗД-3Ф-100:
1. Диапазон измеряемого тока каждой фазы ......................................... от 1 до 100 Ампер.
2. Разрешающая способность ........................................................................... 0,1 Ампера.
3. Погрешность измерения тока .................................................................... не хуже 0,5 %.
4. Количество параметров задания тока ........................................................................... 7.
5. Время установки таймеров ................................................................ от 0 до 999 секунд.
6. Коммутируемый ток реле прибора (при cos =1) ........................................... 10 Ампер.
7. Напряжение питания прибора ............................................... от 150 до 400 Вольт 50 Гц.
8. Потребляемая мощность ..................................................................................... 2 Ватта.
9. Корпус под DIN-рейку занимает место, эквивалентное 3м токовым автоматам.

Комплект поставки:
ТЗД-3Ф-100 1 шт.

трансформатор тока 3 шт.

Упаковка и инструкция: 1 шт.

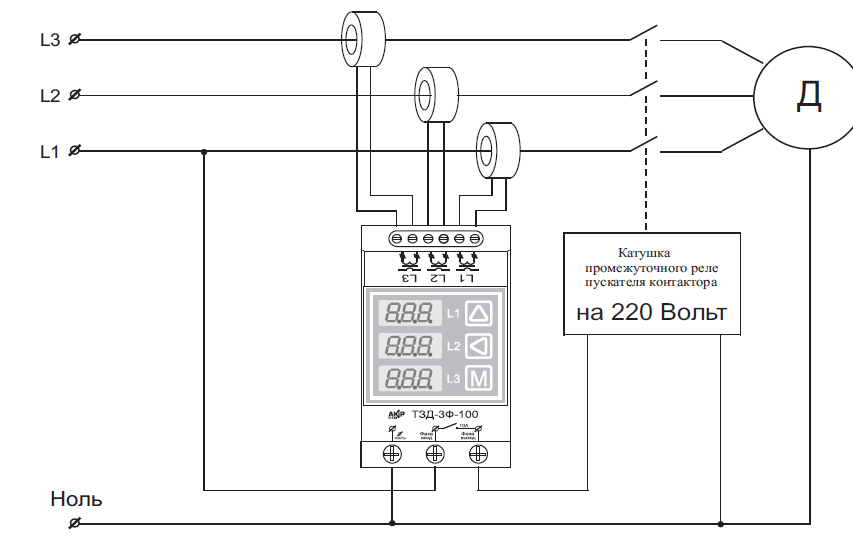

Схема подключения ТЗД-3Ф-100:

.
